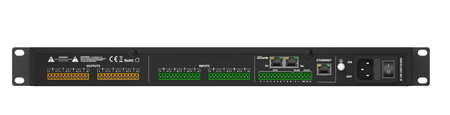

E-D880 數字音頻混音矩陣處理器

簡介

E-D880是一款8進8出的自動混音矩陣，配備8路模擬輸入和8路模擬輸出，內置反饋抑制，自動混音，矩陣混音，均衡器，分配器，壓縮器等DSP功能，支持Dante網絡(luò )音頻功能擴展，通過USB免驅連接電腦軟件控制或RS232/TCPIP連接中控遠程控制，適合用在各種場合的擴音工程。

適用場合:

會(huì )議室

法庭

禮堂

多功能廳

專業演出

功能特點

▲8路模擬音頻輸入8路模擬音頻輸出，支持麥克風輸入和線路輸入自由切換

▲每路輸入帶48V幻相電源開關

▲每路輸入帶反饋抑制功能開關，兩檔調節

▲帶自動混音和矩陣混音功能

▲輸入31段EQ可調，輸出10段EQ可調

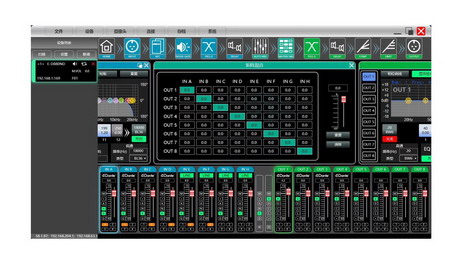

▲USB免驅自動連接軟件，另外支持RS232中控控制

技術參數

DSP芯片

信號處理 32-bit fixed/floating-point DSP 300MHz

音頻系統延遲 < 1ms

數模轉換 24-bit

采樣率 48KHz


模擬音頻輸入輸出  ANALOG AUDIO INPUTS AND OUTPUTS

輸入通道 8 路平衡輸入. Mic/line level

音頻接口 3.81 mm 鳳凰插, 12-pin

輸入阻抗   11.5KΩ

最大輸入電平 14dBu/Line, -7dBu/Mic

幻象電源 +48VDC, 10mA, 每通道配置

輸出通道 8 路平衡輸出, line level

輸出阻抗  150Ω

音頻指標  AUDIO PERFORMANCE SPECIFICATIONS

頻響曲線 20Hz-20kHz(+-0.5dB)/Line

20Hz-20kHz(+-1.5dB)/Mic

THD+N -90dB(@12dBu,1kHz,A-wt)/Line

-86dB(@-7dBu,1kHz,A-wt)/Mic

信噪比 105dB(@12dBu,1kHz,A-wt)/Line

95dB(@-7dBu,1kHz,A-wt)/Mic

連接和顯示  COMMUNITICATION PORTS AND INDICATORS

USB Micro-B type, 免驅

RS232 Serial port communication串口通信

TCPIP網口 RJ-45, Optional

指示燈 Power, Link, +48V,輸入輸出音頻信號

電氣與物理參數  ELECTRICAL AND PHYSICAL

供電范圍 AC100V---240V  50/60 Hz

尺寸 44mmx483mmx210mm

凈重 2.8kg

工作溫度 -20℃--80℃

散熱系統 內置風扇
